Назначение и область применения

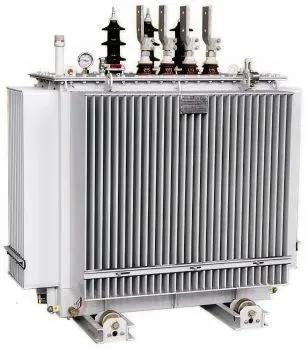

Масляный силовой трансформатор ТМГ32 — трёхфазный двухобмоточный понижающий аппарат, относящийся к классу энергоэффективности Х2К1. Предназначен для преобразования электроэнергии в распределительных сетях энергосистем и у потребителей электроэнергии.
Оборудование выпускается в двух вариантах исполнения: герметичном гофрированном баке (стандарт для серии ТМГ32) или радиаторном баке с маслорасширителем (по отдельному заказу). Оба варианта допускают установку как на открытом воздухе, так и в вентилируемых помещениях, в условиях умеренного (от −45 до +40 °C) или холодного (от −60 до +40 °C) климата.
Ключевые особенности ТМГ32:
- для герметичного гофрированного бака: полное заполнение маслом, отсутствие маслорасширителя и воздушной подушки, компенсация объёма за счёт гофров;
- для радиаторного бака: традиционная конструкция с расширителем и радиаторами охлаждения, обеспечивающая естественную циркуляцию масла;
- магнитопровод с овальным стержнем из стали NV30S-120;
- обмотка низшего напряжения из алюминиевой фольги (ленты);
- обмотка высшего напряжения из алюминиевого провода марки АПБ с магнитонесимметричной схемой регулировки;
- регулирование напряжения ПБВ в диапазоне ±2×2,5 %;
- ввод нейтрали стороны НН рассчитан на продолжительную нагрузку током, равным 100 % номинального тока обмотки НН.
Расшифровка маркировки
Маркировка ТМГ32-ХХХ/10/0,4-У1 (Д/Ун-11) содержит полную информацию о типе, мощности, напряжениях и схеме соединения. Буква «Г» указывает на герметичное исполнение в гофрированном баке; при заказе радиаторного бака маркировка изменяется (например, ТМ32), а все остальные параметры сохраняются:
- Т — трёхфазный трансформатор;
- М — масляное охлаждение (естественное), двухобмоточный, переключаемый без возбуждения;
- Г — герметичный в гофрированном баке с полным заполнением маслом (для радиаторного исполнения буква отсутствует);
- 32 — номер серии (модификации);
- ХХХ — номинальная мощность, кВА;
- 10 — номинальное напряжение обмотки ВН, кВ;
- 0,4 — номинальное напряжение обмотки НН, кВ;
- У1 — климатическое исполнение и категория размещения;
- Д/Ун-11 — схема соединения «треугольник — звезда с выведенной нейтралью», группа соединений 11.
«Трансформаторы ТМГ32 герметичного исполнения, без маслорасширителей. Температурные изменения объёма масла компенсируются изменением объёма гофров бака за счёт упругой деформации. В радиаторном исполнении компенсация осуществляется через расширитель.»
Технические характеристики
| Параметр | Значение | Примечание |
|---|---|---|
| Номинальная мощность, кВА | 630 … 1600 | линейка типоразмеров |
| Напряжение ВН, кВ | 6 … 10,5 | по заказу |
| Напряжение НН, кВ | 0,4 | по заказу |
| Схемы и группы соединения обмоток | У/Ун-0, Д/Ун-11 | по заказу |
| Тип бака | гофрированный (стандарт), радиаторный (опция) | по выбору заказчика |
| Климатическое исполнение | У1, УХЛ1 | −45…+40 °C / −60…+40 °C |
| Класс энергоэффективности | Х2К1 | |
| Гарантийный срок, лет | 5 |
Массо-габаритные характеристики зависят от типоразмера и типа бака; точные значения уточняются при заказе. Трансформаторы комплектуются транспортными роликами для перемещения как в продольном, так и в поперечном направлениях.
Конструкция
Основные конструктивные узлы трансформатора ТМГ32 (для обоих типов баков):
- Бак — может быть гофрированным (герметичный, без расширителя) или радиаторным (с расширителем и радиаторами). В гофрированном баке дно выполнено в виде «корыта» для экономии масла; в радиаторном — традиционная форма с плоским дном.
- Магнитопровод — шихтованный сердечник с овальным стержнем из холоднокатаной электротехнической стали NV30S-120;
- Обмотки — обмотка НН из алюминиевой ленты (фольги), обмотка ВН из алюминиевого провода марки АПБ;
- Магнитонесимметричная схема регулировки — обмотка ВН выполнена с учётом особенностей фольговых обмоток НН;
- Маслоуказатель — поплавкового типа для контроля уровня масла (в радиаторном исполнении — на расширителе);
- Гильза для термометра — на крышке трансформатора для установки жидкостного стеклянного термометра;
- Манометрический сигнализирующий термометр — по заказу для измерения температуры верхних слоёв масла и управления внешними цепями;
- Электроконтактный мановакуумметр — по заказу для контроля внутреннего давления в баке (актуально для герметичного исполнения).
Применение обмотки НН из алюминиевой фольги сочетает простоту намотки с высоким уровнем надёжности и обеспечивает улучшенные эксплуатационные характеристики.
Условия эксплуатации
Оборудование рассчитано на продолжительный режим работы в следующих условиях:
- высота над уровнем моря — не более 1000 м;
- температура окружающего воздуха — от −45 до +40 °C (У1) или от −60 до +40 °C (УХЛ1);
- относительная влажность — до 80 % при +20 °C;
- окружающая среда — невзрывоопасная, без агрессивных газов и токопроводящей пыли.
Эксплуатация в условиях тряски, вибрации, ударов, а также в химически активной среде не допускается.
Регулирование напряжения (ПБВ)
Трансформаторы ТМГ32 оснащены устройством ПБВ (переключение без возбуждения). Регулирование напряжения осуществляется в диапазоне ±5 % от номинального значения путём переключения ответвлений обмотки ВН.
Переключение ответвлений выполняется вручную только при полном отключении трансформатора от сети.
Нормативная база и стандарты
| Документ | Наименование | Примечание |
|---|---|---|
| ГОСТ 11677-85 | Трансформаторы силовые. Общие технические условия | основной стандарт |
| ГОСТ 1516.1-76 | Электрооборудование переменного тока. Изоляция | |
| ГОСТ 12.2.024-87 | ССБТ. Шум. Трансформаторы силовые | акустические характеристики |
| CENELEC | Рекомендации Европейского комитета электротехнической стандартизации | по потерям |
| ПУЭ (7-е изд.) | Правила устройства электроустановок | гл. 1.4, 2.1 |
| ПТЭЭП | Правила технической эксплуатации электроустановок потребителей | разд. 2.1 |
«Согласно ГОСТ 11677, предельные отклонения технических параметров трансформаторов составляют: напряжение короткого замыкания ±10 %; потери короткого замыкания на основном ответвлении +10 %; потери холостого хода +15 %; полная масса +10 %.»
Потери, ток холостого хода и массо-габаритные параметры
| Типоразмер | Мощность, кВА | Потери ХХ, Вт | Потери КЗ, Вт | Напряжение КЗ, % | Масса масла, кг | Полная масса, кг | Длина, мм | Ширина, мм | Высота, мм |
|---|---|---|---|---|---|---|---|---|---|
| ТМГ32-630 | 630 | — | — | — | — | — | — | — | — |
| ТМГ32-1000 | 1000 | — | — | — | 575 | — | — | — | — |
| ТМГ32-1600 | 1600 | 1700 | 14000 | 6,0 | 850 | 3750 | 1840 | 1270 | 1970 |
* Данные приведены для напряжения ВН 6-10 кВ, НН 0,4 кВ, для гофрированного бака. Для радиаторного исполнения значения могут отличаться и уточняются по паспорту.
Преимущества трансформаторов серии ТМГ32
- Энергоэффективность — класс Х2К1, соответствие 2 классу по потерям холостого хода и 1 классу по потерям короткого замыкания;
- Сниженные потери — уровень потерь установлен в соответствии с рекомендациями CENELEC и снижен по сравнению с трансформаторами других серий;
- Улучшенные массо-габаритные характеристики — по сравнению с аналогом ТМГ12, трансформатор ТМГ32 легче на 420 кг, высота меньше на 330 мм, требует меньше масла примерно на 175 кг (для гофрированного исполнения);
- Герметичность (для гофрированного бака) — масло не контактирует с окружающей средой, исключая увлажнение и окисление, отпадает необходимость в испытаниях масла при вводе в эксплуатацию;
- Традиционное обслуживание (для радиаторного бака) — возможность долива масла, контроля состояния через расширитель, привычная эксплуатация;
- Обмотка НН из алюминиевой фольги — сочетает простоту намотки с высоким уровнем надёжности;
- Низкий уровень шума — улучшенные акустические характеристики;
- Надёжность — гофрированный бак компенсирует температурные изменения объёма масла за счёт упругой деформации, радиаторный — за счёт расширителя;
- Удобство монтажа — наличие транспортных роликов для перемещения в продольном и поперечном направлениях;
- Длительный срок службы — не менее 25 лет;
- Гарантия завода — 5 лет.
Часто задаваемые вопросы о трансформаторах ТМГ32
Обратите внимание: завод-изготовитель производит трансформаторы ТМГ32 мощностью от 25 до 2500 кВА с любым сочетанием напряжений, отличным от стандартных, а также в радиаторном исполнении по требованию заказчика. По желанию возможна комплектация с электроконтактным мановакуумметром, манометрическим сигнализирующим термометром и нестандартными схемами соединения.
